设计 | 装配式保障房，用标准房型拼出来！

近日，在上海市大型居住社区建设推进办公室组织召开的“2017年市属保障房装配式建筑和BIM技术应用专题培训会”上，上海中房建筑设计有限公司总建筑师张继红女士介绍了中房《装配式保障房标准房型及通用构件研究》成果。现分享如下：



保障房标准房型研究







■  设计标准的统一

■  预制装配式的适用体系

■  标准户型的模数化、模块化

■  大空间灵活分隔

01

前期调研

调研在建或已报建的项目户型80 余个：

① 已交付、在建调研项目：11个开发企业、8个保障房基地的17个地块，预制率15~40%，结构体系以预制整体式剪力墙为主；

② 设计阶段案例调研项目：11个开发企业、7个保障房基地的22个地块，单体预制装配率要求为40%。



02

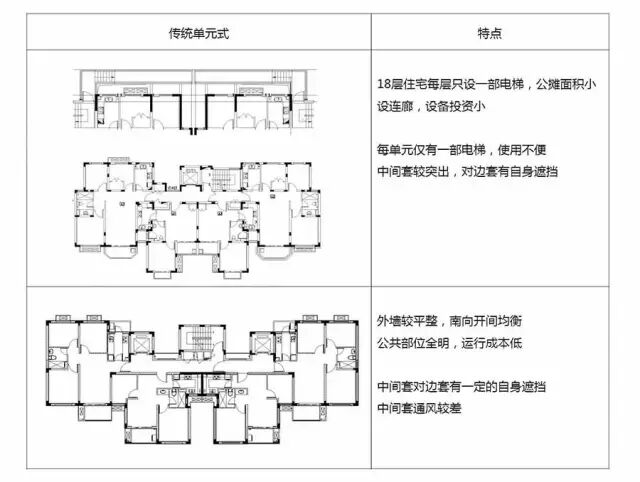

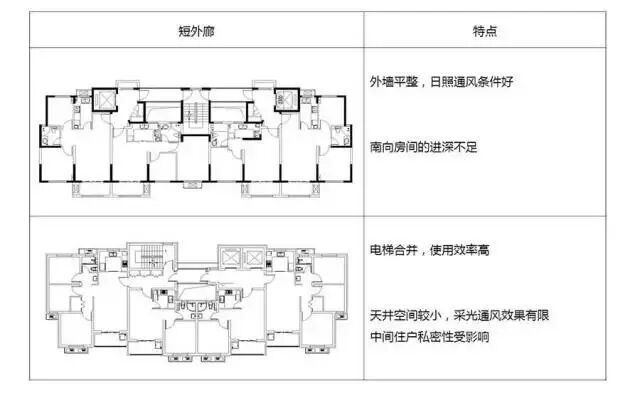

房型优化：使用功能优化

灵活大空间

套内零走道

减少自身遮挡

改善中间套通风

南向利用最大化

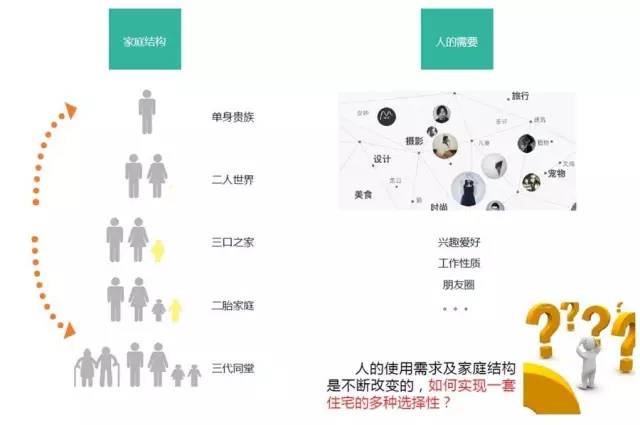

▼ 住户需求



▼ 灵活大空间



▼ 南侧外墙齐平，自身零遮挡

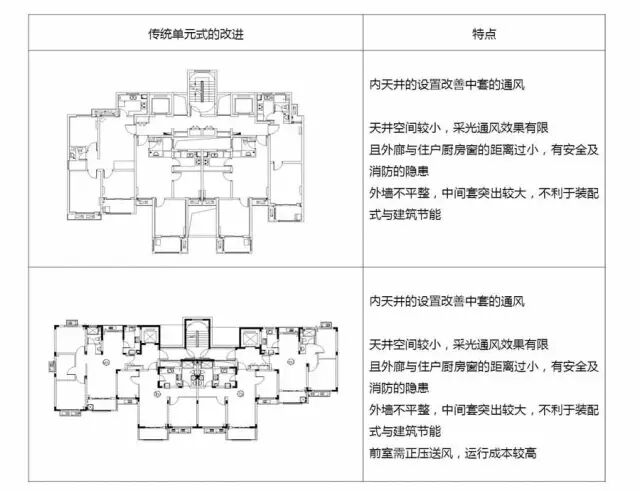

▼ 内走道、中套有通风

03

房型优化：结构优化

统一功能模块

统一开间模数

统一构件尺寸

减少外墙变化

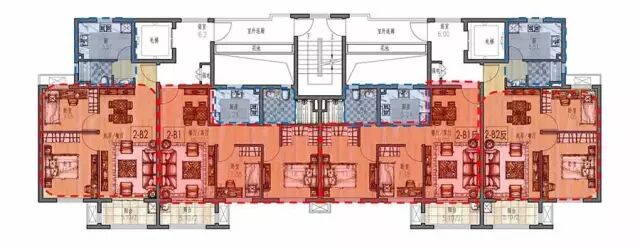

▼ 统一功能模块

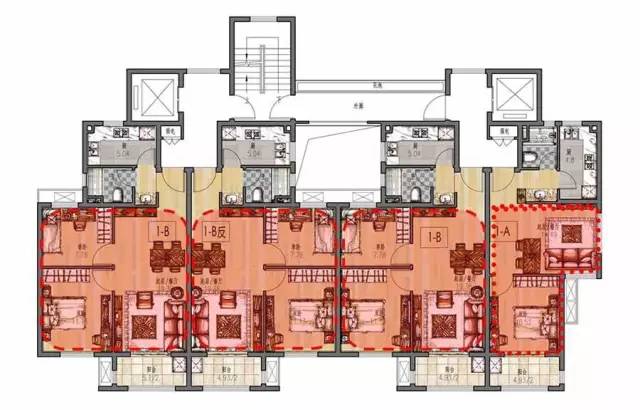

▼ 统一房间开间

04

房型汇编：标准户型模板

设计原则

通过户型模块化设计，满足组合的多样性、灵活性和场地适用性



应用说明

■ 套型面积（只包含楼层公摊面积）控制在55/75/95的保障房项目

■ 套型面积微调时，建议面宽不变进深调整，可不影响标准构件的应用

■ 核心筒模块仅为示意，可根据单项工程调整 ，但楼梯尺寸可统一

■ 空调机板构件断面统一，位置和长度根据立面形式可调整

■ I型和III型为边套设计，套型配比更灵活

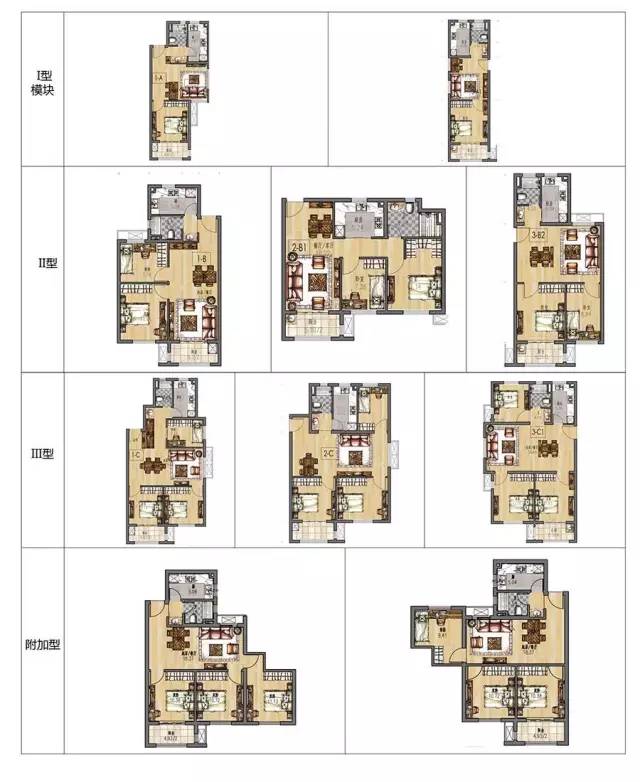

▼ 房型模块

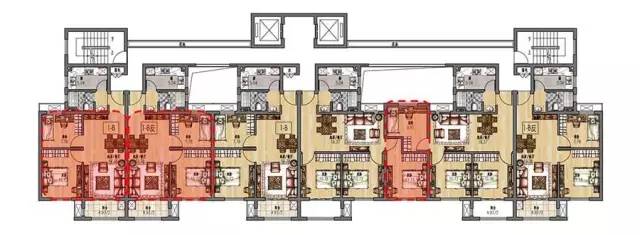

▼ 单元组合拼接系列



研究目标：

房型标准化

推动建筑工业化

真正实现节能减排
